소개

핵심 장점은 고유 한 슬라이딩 스핀들 박스 및 가이드 슬리브 디자인에서 비롯됩니다. 막대는 처리 중에 도구가 고정되어있는 동안 0.002mm 이하의 스핀들 런아웃 정확도와 0.003mm 이상의 반복 위치 정확도를 사용하여 안정적이고 진동없는 절단 과정을 보장하고 뿌리로부터의 부품 처리의 일관성을 보장합니다. 스위스 타입 선반 기계는 최대 직경의 φ38mm의 막대를 처리 할 수 있으며, 후면 스핀들의 최대 클램핑 직경도 φ38mm입니다. 고정 가이드 슬리브 모드 (최대 310mm)에서 긴 피스 가공이든 가이드 슬리브 모드 (최대 80mm)에서 짧은 조각 처리에 관계없이 정확하게 응답 할 수 있습니다.

편의성 및 처리 효율성 : 자유롭게 조절 가능한 로커 작동 상자와 외부 핸드 휠, 10.4 인치 고속 및 고정밀 컨트롤러 및 자체 개발 된 다중 사용자 인터페이스가 장착 된 스위스 유형 선반 기계, 복잡한 프로세스를 쉽게 프로그래밍하고 작동 할 수 있습니다. 성능 매개 변수는 최대 6000R/분까지, 백 스핀들 속도, 최대 8000R/분, 최대 6000R/분, X2/Y1/Z2 Axis 최대 30m/분까지 빠른 이동 속도 및 드릴링 (최대 M12) 및 기타 멀티 프로세스 프로세스의 효율적인 완료 (최대 φ13mm) 및 기타 다중 프로세스의 성능 매개 변수는 인상적입니다.

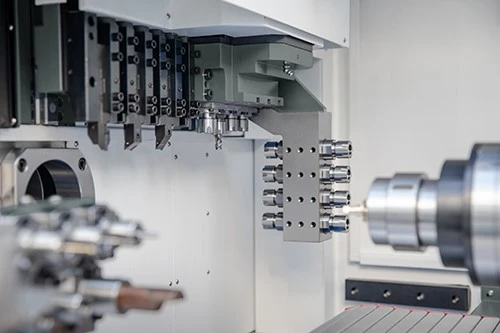

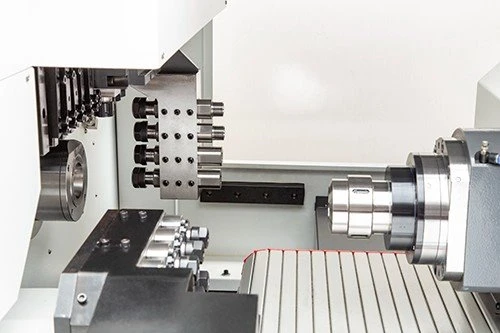

스위스 타입 선반 공작 기계 시스템 레이아웃은 1 φ20 외부 원형 커터, 5 φ16 외부 원형 절단기, 4 개의 ER20 축 처리 절단기 및 1 ER 20 + 3 er16 방사형 전력 절단기를 포함하여 과학적입니다. 전체 기계의 무게는 3750kg이고 크기는 3100x1660x1920mm이며 소형 본체는 다양한 생산 워크샵에 적합합니다. 공간을 절약하는 동안 고정밀 부품의 대량 생산을위한 안정적이고 신뢰할 수있는 솔루션을 제공하여 기업이 핵심 경쟁력을 향상시킬 수 있도록 도와줍니다.

인기 탭: 스위스 타입 선반 기계, 중국 스위스 유형 선반 기계 제조업체, 공급 업체, 공장

기술 매개 변수

기계 유형			SL385
처리 용량	최대 가공 가능한 막대 직경 (mm)		Φ38
	스핀들 보어 직경 (mm)		Φ39
	최대 가공 가능 길이 (mm)	부시리스 가이드	2.5d (최대 80)
		고정 가이드 부시	310
	백 스핀들 최대 클램핑 직경 (mm)		Φ38
	메인 스핀들 최대 드릴링 직경 (mm)		Φ13
	메인 스핀들 최대 테이핑 직경		M12
	백 스핀들 최대 드릴링 직경 (mm)		Φ10
	후면 스핀들 최대 태핑 직경		M10
	방사형 라이브 도구 최대 드릴링 직경 (mm		Φ10
	방사형 라이브 도구 최대 태핑 직경		M8
	백 라이브 도구 최대 드릴링 직경 (mm)		φ8 (opt.)
	백 라이브 도구 최대 테이핑 직경		M6 (Opt.)
기계 용량	메인 스핀들 속도 (R/Min)		6000 (로타리 실린더)
	백 스핀들 속도 (r/min)		8000
	방사형 라이브 도구 속도 (R/Min)		6000
	백 라이브 도구 속도 (r/min)		6000 (0pt.)
	빠른 이동 속도 (m/min)		30 (X2/Y1/Z2)
			24(X1)
	메인 스핀들 튀김 (MM)		0.002보다 작거나 동일합니다
	위치 정확도를 반복하십시오		0.003보다 작거나 동일합니다
도구 시스템	0.D. 도구		1(口20)+5(口16)
	축 가공 도구		4 (ER20)
	방사형 라이브 도구		1 (ER20) +3 (ER16)
	깊은 구멍 도구 홀더		2 (ER16)
	뒤로 가공 도구		4 (ER16)
	뒤로 라이브 도구		고르다.
모터 파워	메인 스핀들 (KW)		6.3
	백 스핀들 (KW)		4.2
	선형 드라이브 축 (KW)		1.1(X1/X2/Y1/Z1/Z2)
			---
	방사형 라이브 도구 (KW)		1.1
	백 라이브 도구 (KW)		1 (0pt.)
	냉각수 펌프 (KW)		0.4
기계 무게 (kg)			3750
기계 치수 (l x w x h) (mm)			3100x1660x1920

표준 장비

구성	베어 머신 구성	상표
10,4 인치 듀얼 채널 시스템	---	구문
외부 핸드 휠	---	산센
절대 포지션 서보	---	구문
전기 구성 요소	---	슈나이더
전기 스핀들	포함하다	중국
스핀들 인코더	포함하다	구문
스핀들 베어링	포함하다	NSK (일본)
볼 스크류 및 가이드 웨이를 가져옵니다	포함하다	pmi/thk
샤프트 커플 링	---	KTR (독일)
잠금 너트	포함하다	유시 (대만)
메인 스핀들 클램핑 장치	포함하다	중국
메인 스핀들 디스크 브레이크 장치	포함하다	중국
후면 스핀들 클램핑 장치	포함하다	중국
로타리 가이드 부싱 장치	포함하다	중국 (스플라인 유형)
안내 부싱 장치없이	포함하다	중국
방사형 라이브 도구	포함하다	중국
뒤로 스핀들 전면 블랭킹 장치	포함하다	중국
부품 컨베이어 벨트	포함하다	가져 오기 벨트
스핀들 오일 쿨러	포함하다	oppin
윤활 시스템	윤활 펌프없이	Herg (일본)
냉각 시스템	냉각 펌프없이	a-ryung
공압 시스템	포함하다	에어 텍
LED 조명 장치	---	랑 그루이
3 색 경보등을 LED	---	오든
완전히 밀폐 된 경비원	포함하다	중국
발 스페이서와 나사	포함하다	중국
무작위 도구	포함하다	중국
