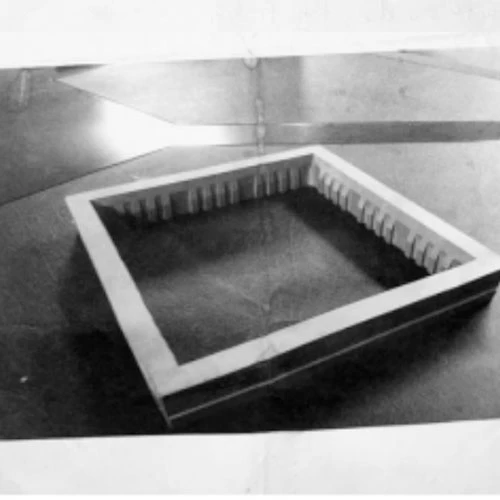

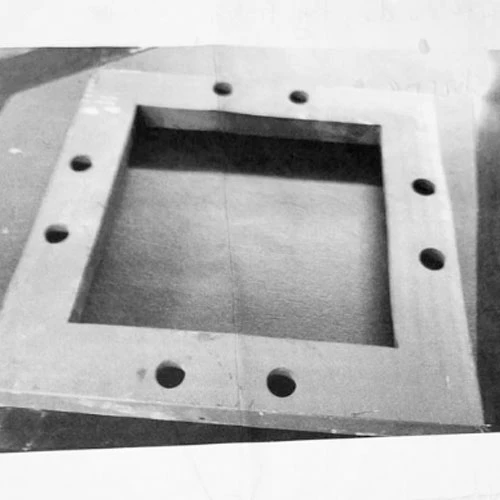

- 최근 사우디아라비아의 한 고객이 와이어 EDM 절단기 작업장을 위한 스탬핑 다이를 요청했습니다. 공작물의 크기는 205 x 205mm였으며 와이어- 절단 후 전체 용접이 필요했습니다. 처리 효율성은 하루에 3개의 완전한 다이 세트를 생산하는 것이었습니다. 또한 내부 보어의 불규칙성을 해결하려면 5도 테이퍼가 필요했습니다. 최적의 표면 거칠기는 0.8μm였습니다.

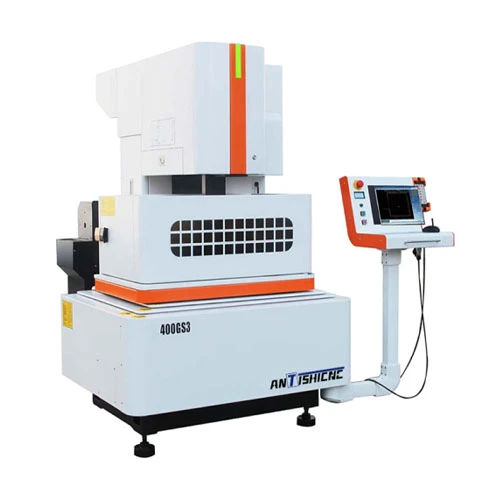

- 고객의 요구 사항에 따라 ANTISHICNC 엔지니어는 고객에게 400GS3 중간 속도 와이어 커터를 성공적으로 연결했습니다.{2}} X, Y, Z-축 이동 거리는 400 x 320 x 260mm이고 작업대의 최대 적재 용량은 400kg입니다. 와이어 EDM 절단기는 고급 CNC 시스템을 활용하여 테이퍼 가공 중 3D 추적이 가능하고 단일 또는 다중 절단이 가능하여 가공 속도와 마무리 품질이 향상됩니다.
400GS3은 안정성과 향상된 정밀도 유지를 위해 C-형 구조를 갖추고 있습니다. 공작 기계의 각 움직이는 부분은 지점{4}}대-윤활을 활용하여 방해 없는 오일 흐름을 보장합니다. 400GS3의 리니어 가이드와 볼 스크류는 대만의 Hiwin 브랜드 제품이며 향상된 정밀도를 위해 AC 서보 모터에 직접 연결됩니다. X/Y 축은 AC 서보 드라이브에 의해 제어됩니다. 이 기계는 그래픽 기반 자동 프로그래밍을 지원하는 AutoCut 시스템을 활용합니다.{11}} 사용자는 코드와 상호 작용할 필요 없이 그래픽을 기반으로 가공 프로세스를 간단히 정의하여 가공을 시작할 수 있습니다.
다음은 400GS3의 기본 매개변수입니다.
|
기본 매개변수 |
단위 |
400GS3 |
|
X, Y, Z 축 이동 |
mm |
400*320*260 |
|
X/Y 포지셔닝 정확도 |
mm |
0.01 |
|
최적의 표면 거칠기 |
음 |
라=0.6 |
|
최대 테이블 로드 |
kg |
400 |
|
최대절삭테이퍼/피삭재두께 |
/ |
±6도/80 |
ANTISHICNC 엔지니어는 400GS3 스탬핑 다이 처리 프로세스를 간략하게 소개합니다.
- 가공물은 전도성 재료(다이 스틸)로 만들어져야 합니다.
- 공작물 클램프는 일반적으로 중앙에 있는 와이어 커터 테이블에 장착됩니다.
메인절삭(황삭)
고속으로 금형 윤곽에서 재료를 제거하고 초과분은 남겨둡니다.
다중 컷(마무리)
- 주요 목적은 치수 정확도와 표면 조도를 향상시키는 것입니다.
- 첫 번째 트리밍 절단에서는 기본 절단에서 남겨진 과잉 및 열화된 층의 일부를 제거합니다. 매개변수는 메인 컷보다 더 정교합니다.
- 두 번째 트리밍 절단에서는 주로 표면 품질을 향상시키기 위해 오프셋과 에너지를 더욱 줄입니다.
점검
치수 검사:프로젝터, CMM, 캘리퍼, 마이크로미터 또는 기타 도구를 사용하여 주요 치수가 올바른지 확인하십시오.
표면 품질 검사:절단면에 탄 자국이나 짧은 선 등의 결함이 있는지 관찰하십시오.
가공된 펀치, 다이 및 기타 부품은 다른 다이 구성요소와 조립되어 전체 스탬핑 다이 세트의 제조를 완료합니다.
문의사항이 있으시면 당사 홈페이지를 통해 Shanghai ANTS Machine Equipment Co., Ltd.에 문의하시기 바랍니다. 당사의 엔지니어들이 귀하에게 효율적인 공작기계를 매칭하고 전문적인 서비스를 제공할 것입니다.
